300 g/m2 Forged Carbon - Prepreg GG 400 12K C24mm - X1 120BS-50%RW, breite 127 cm

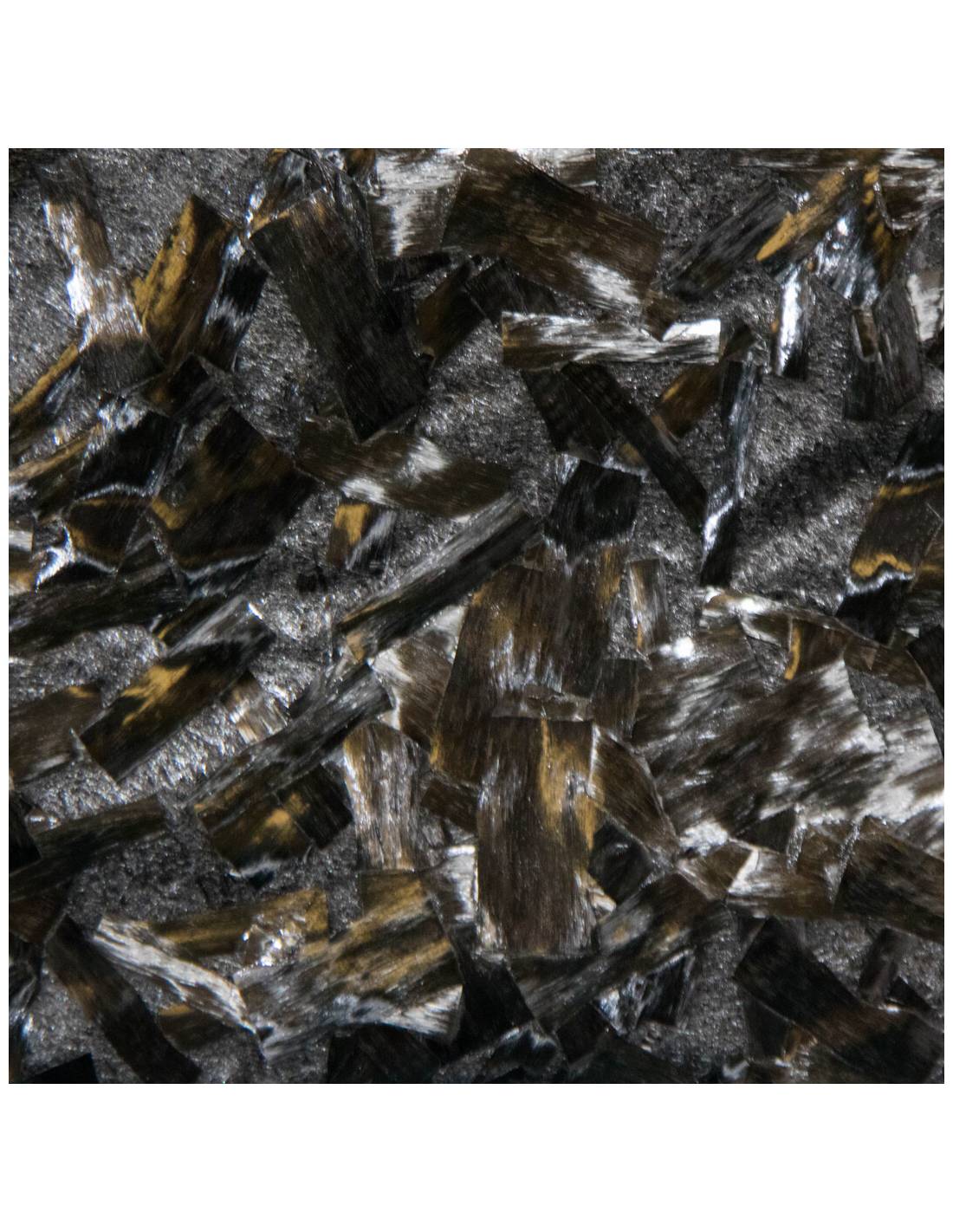

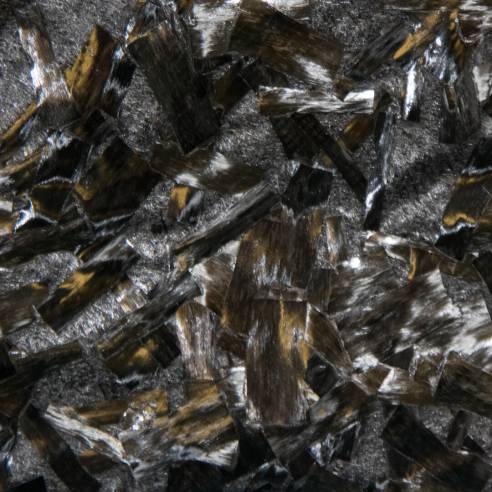

Das vorimprägnierte Kohlefaser-Prepreg GG400-12K-C24 mm ist ein vorimprägniertes recyceltes Kohlefasermaterial, das für ästhetische Anwendungen entwickelt wurde. Es besteht aus einer Kombination von Vliesstoff und geschnittenen Kohlefasern, die mit einem Epoxidharzsystem imprägniert sind.

Dieses Produkt bietet eine außergewöhnliche Oberflächenoptik.

Der GG400-12K-C24 mm wurde ursprünglich für den Autoklaven formuliert und kann auch durch Pressen verarbeitet werden.

Durch Aushärten dieses Prepregs unter Vakuum (-950 mbar) und im Ofen außerhalb des Autoklaven (OoA) wurden akzeptable Ergebnisse erzielt. Die auf diese Weise hergestellten Teile erfordern eine nachträgliche Lackierung, um die geringe Oberflächenporosität zu beseitigen.

Spezifikationen

• Geeignet für einen breiten Temperaturanwendungsbereich: 80-130 °C.
• Gute selbstklebende Eigenschaften.
• Optimiert für den Autoklaven.
• Sehr lange Lebensdauer bei Raumtemperatur: 21 Tage bei 21 °C.

Merkmale

• Rollenbreite: 127 cm
• Oberflächengewicht des Kohlenstoffs (trocken): 300 g/m² geschnittene Fäden + 100 g/m2 Vliesstoff
• Oberflächengewicht des Epoxidharzes: 400 g/m2
• Gesamtgewicht des Prepregs: 800 g/m2

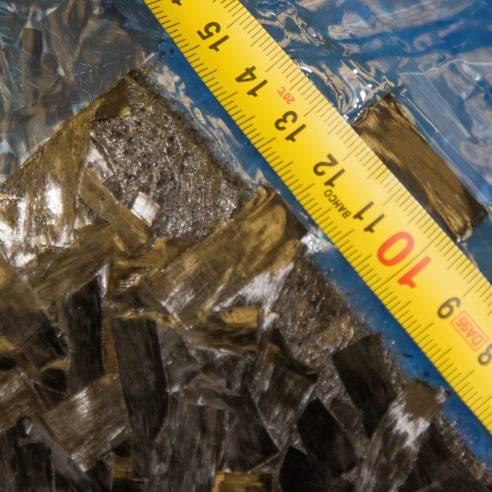

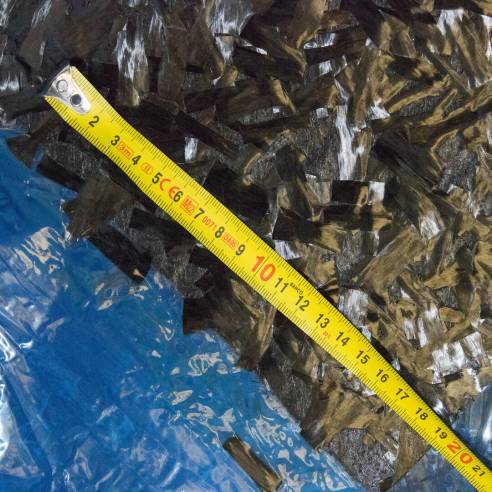

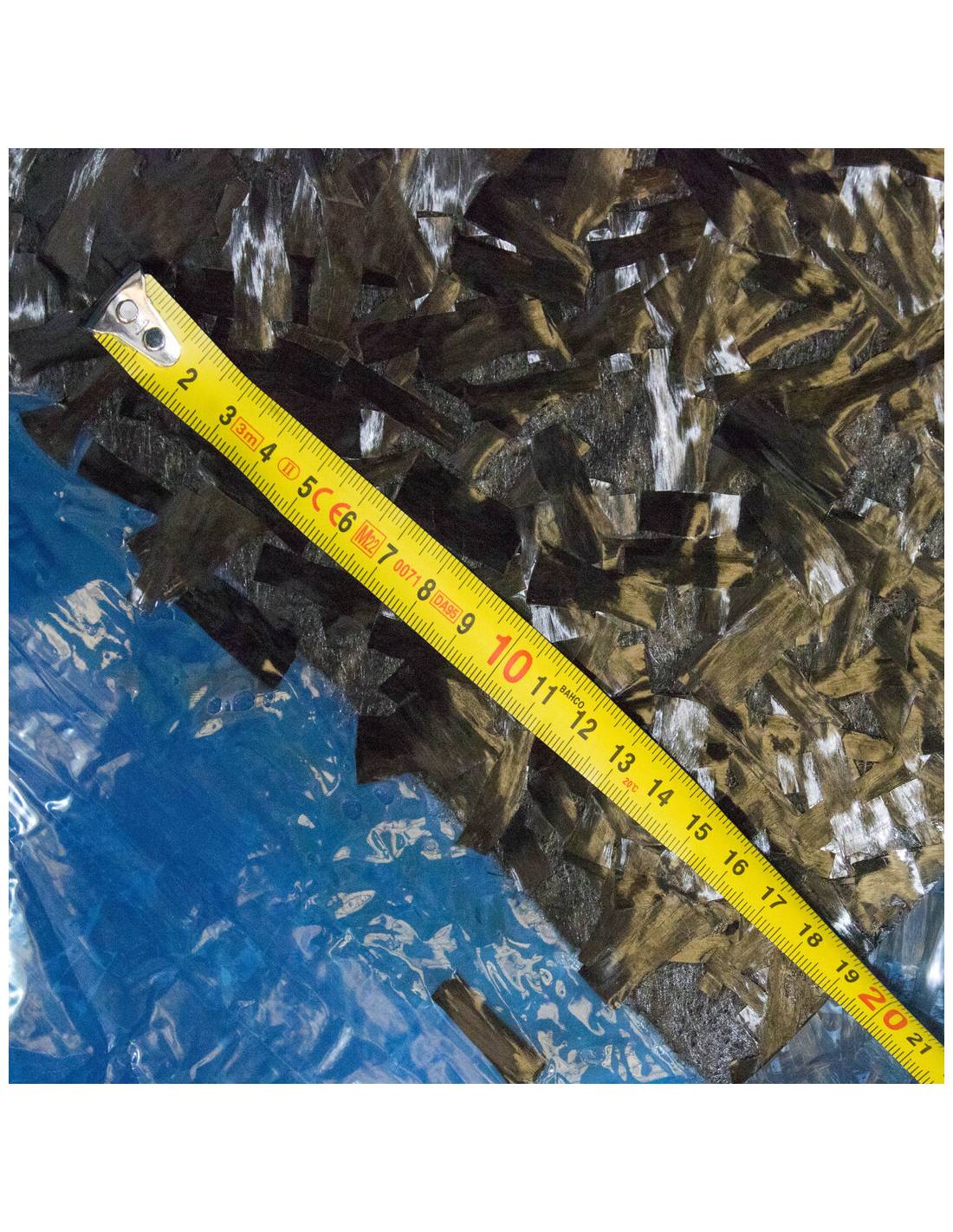

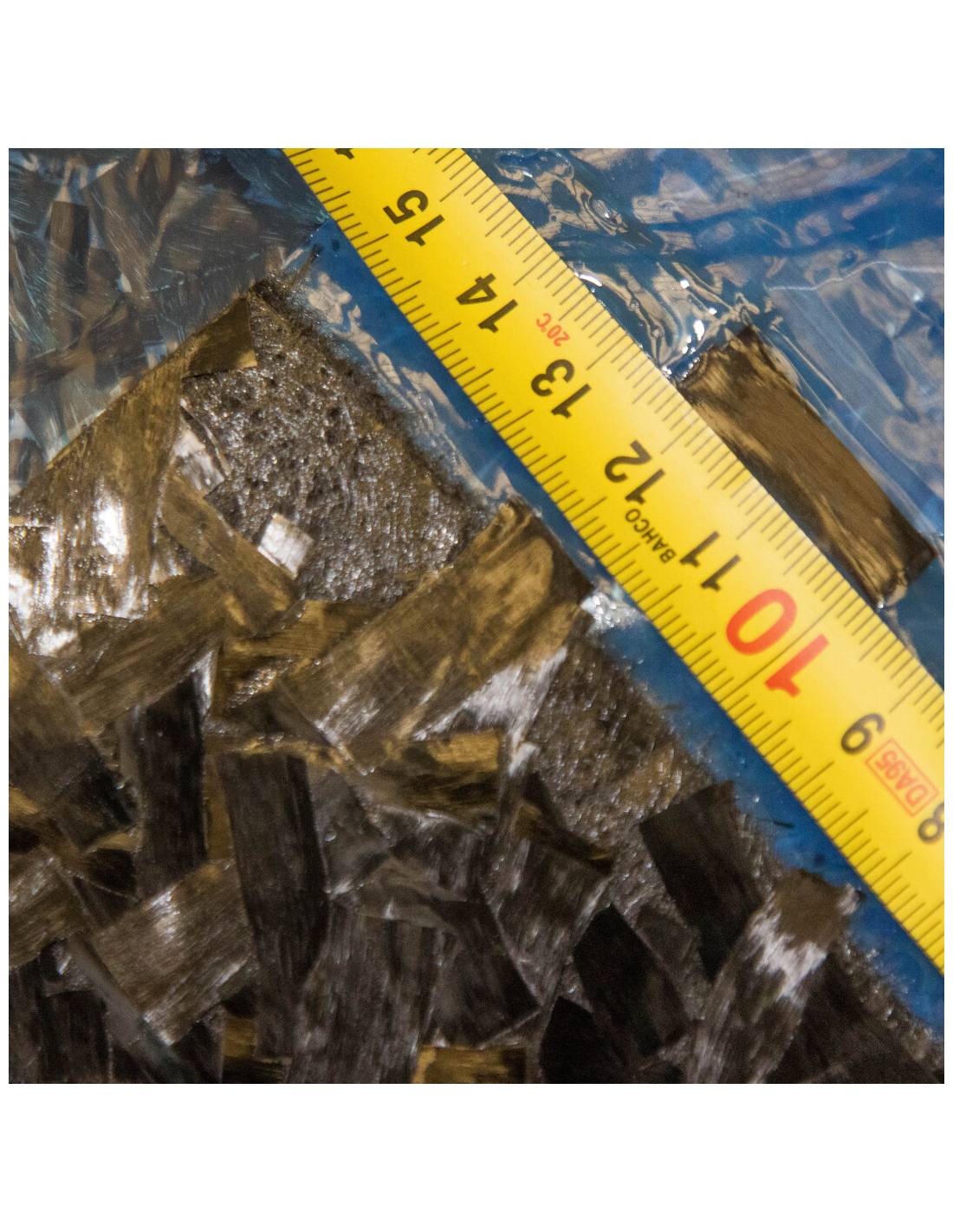

• Größe der geschnittenen Fäden (trocken): 24 mm
• Kohlenstofffaserart: 12K

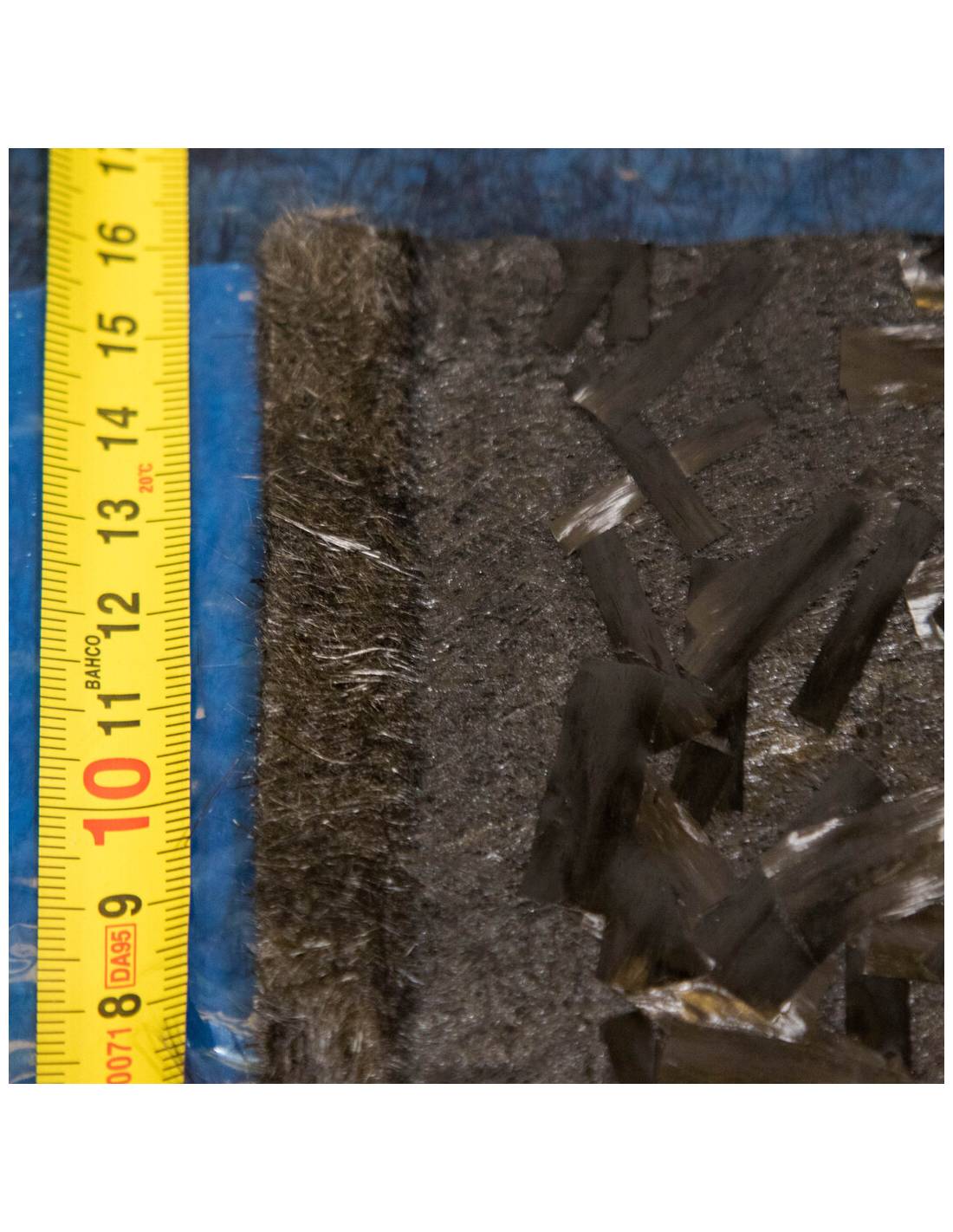

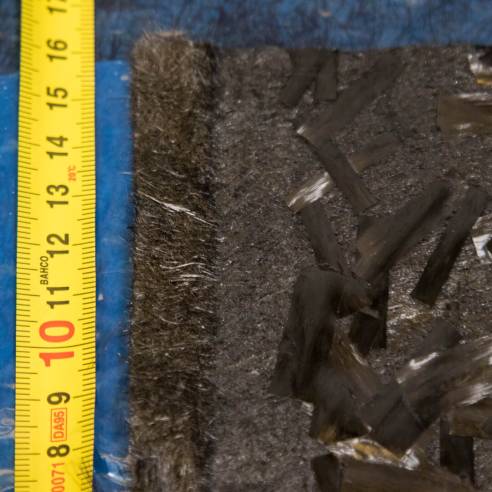

• Trägermaterial: 100 g/m2 Vliesstoff aus Kohlefaser
• Referenz des Epoxidharzes: X1-120 BS

Eigenschaften des Epoxidharzes X1-120 BS

• Leicht pigmentiertes Epoxidharz
• Haltbarkeit des Harzes bei 21 °C: 21 Tage
• Haltbarkeit des Harzes bei -18 °C gelagert: 12 Monate
• Gelzeit bei 140 °C: 135 s
• Gute mechanische und ästhetische/kosmetische Eigenschaften
• Tg (DMA) Anfang [°C]: 136°C*
• Tg (DMA) Tanδ [°C]: 156°C*

*Aushärtebedingungen 105 min bei 130 °C

Aushärtebedingungen des Prepregs

GG 400 12K C24mm - X1 120BS-50%RW kann erfolgreich im Autoklaven bei Temperaturen zwischen 80 °C und 130 °C ausgehärtet werden.

Empfohlene Aushärtebedingungen: 90 Minuten bei 130 °C und 6 bar Druck (Erwärmung um 2-3 °C/min).

Alternativ kann es 6 Stunden lang bei 90 °C ausgehärtet werden.

Arten der Lieferung

Carbon-Prepreg GG400-12K-C24 mm mit einem Flächengewicht von 300 g/m2, Breite 127 cm x 1 m

Carbon-Prepreg GG400-12K-C24 mm mit einem Flächengewicht von 300 g/m2, Breite 127 cm x 5 m

Carbon-Prepreg GG400-12K-C24 mm mit einem Flächengewicht von 300 g/m2, Breite 127 cm x Rolle mit 25 m
